천장 내부를 열어보기 전에 점검구로 확인해야 할 설비

2026년 9월 3일 읽는 시간 약 12분

천장을 뜯기 전에 점검구부터 보는 이유

상가 천장 위는 눈에 보이지 않는 작은 기계실과 같습니다. 냉난방 덕트, 급배수관, 전선관, 통신 케이블, 스프링클러 배관, 감지기 배선, 가스관, 구조 보와 기존 행거가 한 공간을 공유합니다. 천장 마감만 보고 설계하면 조명 위치가 덕트와 겹치고, 파티션 상부가 배관을 막으며, 천장고를 확보하려다 소방설비를 무리하게 옮기는 일이 생길 수 있습니다.

점검구 확인의 목적은 모든 것을 확정하는 데 있지 않습니다. 제한된 시야 안에서 설비의 종류, 진행 방향, 충돌 가능성, 추가 조사가 필요한 구간을 먼저 표시하는 것입니다. 점검구 하나에서 보이지 않는다고 그 구간에 설비가 없다고 판단해서는 안 됩니다.

점검 전 준비와 안전 조건

준비물

기존 건축, 기계, 전기, 소방, 통신 도면
천장 평면 스케치와 설비 표시용 색연필
손전등 또는 헤드램프
카메라, 셀카봉형 촬영 도구 또는 허용된 내시경 카메라
줄자와 레이저 거리측정기
번호 스티커, 마스킹테이프
보안경, 방진 마스크, 장갑, 안전모
안정된 작업발판 또는 현장 조건에 맞는 승강 장비

천장 점검구는 바닥이 아닙니다. 텍스, 석고보드, 경량철골, 배관을 밟거나 몸을 기대면 안 됩니다. 사다리는 평탄한 곳에 설치하고, 혼자 몸을 깊이 넣지 않습니다. 전기함을 열거나 전선에 접촉하는 작업은 점검구 육안 확인과 다른 작업입니다. 자격과 권한이 있는 담당자가 차단, 무전압 확인 등 필요한 절차를 수행해야 합니다.

점검구 주변에서 누수, 그을음, 타는 냄새, 스파크, 가스 냄새, 손상된 석면 의심 자재가 보이면 즉시 접근을 멈추고 관리주체와 전문업체에 알립니다. 이때 물을 뿌리거나 노출 전선을 만지지 않으며, 회로 식별, 차단, 무전압 확인을 마친 뒤 자격자가 조사합니다. 오래된 건축자재의 유해물질 여부는 외관만으로 확정하지 않습니다.

개방 전 점검구 상태와 도면 확인

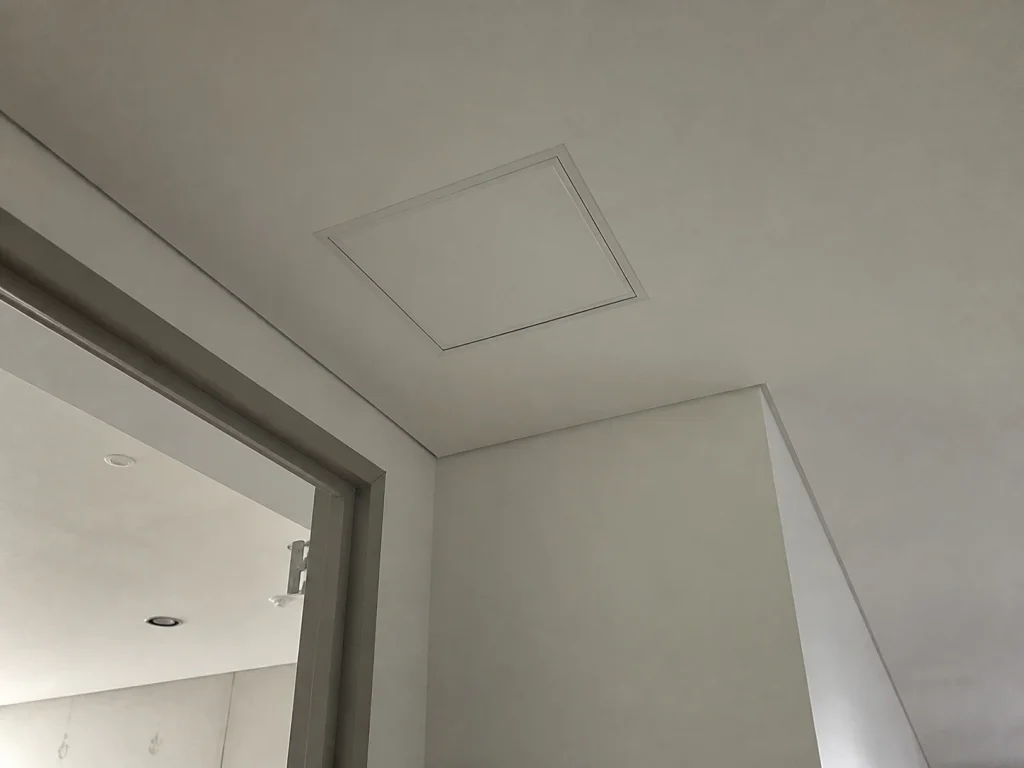

먼저 점검구 자체의 고정 상태를 봅니다. 문이 뒤틀리거나 프레임이 녹슬었고 주변 천장재가 처졌다면 바로 열 때 부재가 떨어질 수 있습니다. 점검구 아래 가구와 상품을 치우고 출입을 통제합니다. 개방 순간 먼지나 작은 이물질이 떨어질 수 있으므로 얼굴을 바로 아래 두지 않습니다.

도면에서 점검구 위치와 설비 간선 방향을 미리 확인합니다. 도면이 준공도인지, 이전 임차인의 계획도인지 구분하고 날짜를 적어 둡니다. 현장과 도면이 다를 가능성을 전제로 봅니다.

점검구로 확인해야 할 설비

1. 전기 설비

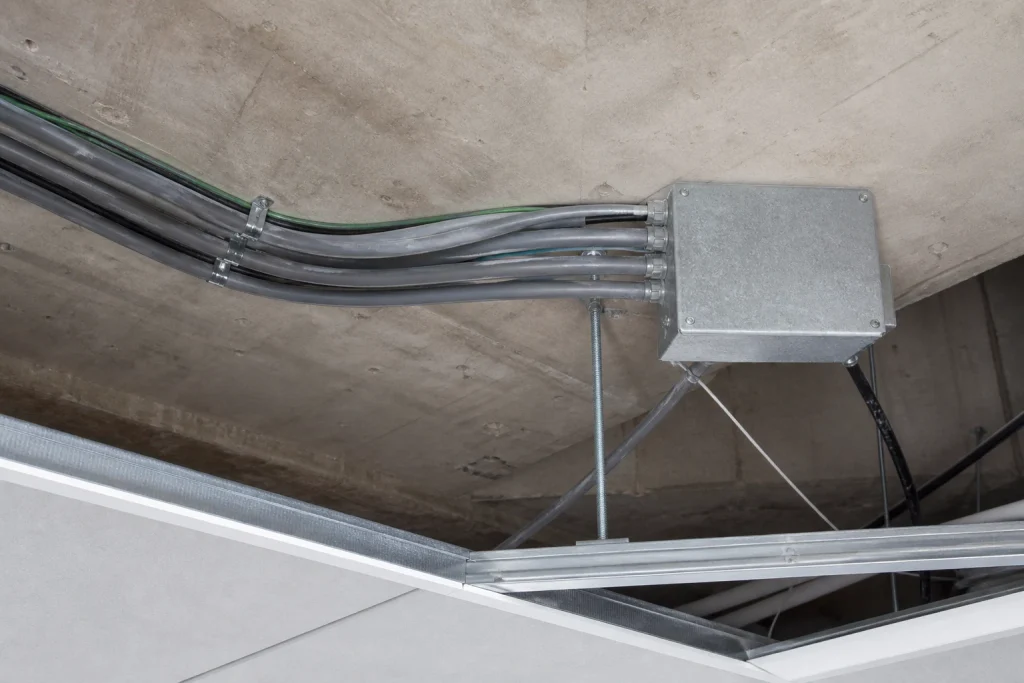

확인 대상은 전선관, 케이블 트레이, 접속함, 조명 전원선, 비상전원 관련 배선, 분전반에서 나오는 간선의 방향입니다. 피복이 벗겨진 선, 임시로 꼬아 연결한 흔적, 열린 접속함, 케이블 위에 쌓인 먼지와 물자국은 별도 위험 항목으로 표시합니다.

케이블 색이나 굵기만으로 전압, 회로 용도를 판단하지 않습니다. 천장 조명 스위치를 내렸다고 모든 회로가 차단되는 것도 아닙니다. 회로 식별과 차단 확인은 전기 담당자가 도면, 회로표, 측정기기로 확인해야 합니다.

손대지 말고 전체 경로와 접속함의 상태가 보이도록 촬영합니다. 노출 도체가 의심되면 확대 촬영보다 접근 통제가 먼저입니다.

2. 소방 설비

스프링클러 배관과 가지관, 헤드 연결부, 감지기 배선, 비상방송, 유도등 관련 배선, 제연 덕트가 있는지 확인합니다. 소방설비는 인테리어 편의 때문에 이동하거나 가려서는 안 됩니다. 천장 형태와 높이가 바뀌면 헤드, 감지기, 스피커 등의 배치 적정성을 다시 검토해야 할 수 있습니다.

배관의 붉은색 도장만 보고 소방배관이라고 확정하지 말고 밸브 표찰, 도면, 연결 경로를 함께 봅니다. 처진 천장재가 헤드를 누르거나 도장, 먼지가 헤드에 묻은 흔적, 행거가 풀린 배관은 소방 담당자에게 전달합니다. 밸브는 점검 목적으로 임의 조작하지 않습니다.

3. 냉난방, 환기 설비

냉매배관, 드레인관, 급기 및 배기 덕트, 댐퍼, 디퓨저 연결 플렉시블 덕트, 실내기와 점검 공간을 확인합니다. 특히 에어컨 드레인관의 처짐, 보온재 단절, 결로 흔적, 배수 방향은 천장 누수 오인과 직접 연결됩니다.

덕트 크기와 하부 높이를 재면 실제 확보 가능한 천장고를 판단하는 데 도움이 됩니다. 다만 단열재 표면을 눌러 변형시키거나 플렉시블 덕트를 잡아당기지 않습니다. 실내기 필터, 드레인팬, 밸브를 유지관리할 수 있는 접근 공간이 있는지도 표시합니다.

4. 급수, 배수, 오수 배관

급수관, 배수관, 통기관, 위층 화장실이나 주방에서 내려오는 관을 확인합니다. 배관의 재질, 대략적 관경, 연결부, 보온 상태, 밸브와 청소구의 위치를 기록합니다. 배수관은 중력 흐름을 위해 기울기가 필요하므로 파티션이나 천장 디자인과 충돌할 때 임의로 수평 이동하기 어렵습니다.

물방울이 보이면 곧바로 배관 누수라고 단정하지 않습니다. 차가운 배관의 결로, 에어컨 드레인 역류, 위층 사용수, 우수 유입 등 원인이 다를 수 있습니다. 물자국의 시작점과 진행 방향, 현재 젖어 있는지, 냄새가 있는지를 구분해 기록합니다.

5. 가스 설비

음식점 등에서는 가스 배관이 천장이나 벽 상부를 지날 수 있습니다. 배관 표지, 차단밸브, 관통부, 부식과 임의 연결 흔적을 관찰하되 손대지 않습니다. 가스 냄새가 나거나 손상이 의심되면 전기 스위치를 조작하지 말고 현장 비상 절차와 공급자 지침에 따라 대피, 신고합니다.

배관의 위치 변경과 폐관 처리는 반드시 해당 설비 기준과 자격을 갖춘 시공 주체를 통해 진행해야 합니다.

6. 통신, 보안, 방송 설비

인터넷, 전화, CCTV, 출입통제, POS, 음향, 공용 방송 케이블을 구분합니다. 이전 임차인이 남긴 폐선처럼 보여도 공용 설비나 다른 점포로 이어질 수 있습니다. 양 끝을 파악하지 못한 케이블은 임의 절단하지 않고 ‘용도 불명’으로 태그합니다.

7. 구조체와 천장 지지부

보, 슬래브, 데크플레이트, 철골 부재, 천장 행거, 내진 지지대, 기존 앵커 상태를 봅니다. 구조체에 새 구멍을 뚫을 수 있는지 점검구 관찰만으로 결정하지 않습니다. 철근, 긴장재, 매립 전선관이 있을 수 있으므로 구조도면과 탐사, 관리주체 승인 범위를 확인해야 합니다.

천장 행거에 덕트나 케이블을 임의로 매달았거나 서로 다른 설비가 한 지지부에 과도하게 의존하는 모습이 보이면 사진으로 남겨 분야별 담당자에게 검토를 요청합니다.

8. 방화구획과 관통부

벽 상부가 슬래브까지 이어지는지, 배관, 덕트가 벽을 통과하는 곳에 방화 충전 또는 댐퍼가 있는지 관찰합니다. 재료의 색이나 외관만으로 성능을 판정하지 않습니다. 파손, 누락이 의심되면 위치를 표시하고 관련 도면과 제품 정보를 확인합니다. 천장 철거로 구획 성능이나 피난 관련 설비가 훼손되지 않게 계획해야 합니다.

점검구 조사 순서

1단계: 점검구에 번호를 붙인다

I-01, I-02처럼 번호를 매기고 평면도에 표시합니다. 사진 파일명에도 번호를 넣어야 나중에 어느 위치인지 알 수 있습니다. 출입구와 벽 모서리가 함께 보이게 촬영하면 점검구 위치를 나중에 평면도와 맞출 수 있습니다.

2단계: 개방 전 외관을 기록한다

주변 천장 처짐, 얼룩, 균열, 점검구 크기와 개폐 방향을 촬영합니다. 안전하게 열 수 없는 상태면 억지로 열지 말고 보강 또는 전문 작업을 먼저 계획합니다.

3단계: 손대지 않고 보이는 범위를 관찰한다

손전등으로 가까운 곳부터 먼 곳까지 천천히 봅니다. 첫 관찰은 배관을 움직이거나 단열재를 들추지 않고 실시합니다. 점검구 한 곳에서 보이는 위쪽과 사방, 천장재 상부까지 순서대로 촬영하고, 보이지 않는 방향은 사각지대로 따로 적습니다.

4단계: 설비별 색으로 경로를 그린다

예를 들어 전기는 노랑, 소방은 빨강, 공조는 파랑, 급배수는 초록처럼 정해 평면 스케치에 표시합니다. 확정되지 않은 선은 점선과 물음표로 표시합니다.

5단계: 높이와 충돌 지점을 측정한다

바닥에서 슬래브 하부, 보 하부, 가장 낮은 덕트, 배관 하부까지의 높이를 같은 기준으로 잽니다. 새 천장선, 조명, 간판, 파티션 예정 위치와 겹쳐 봅니다. 측정 도구가 활선이나 설비에 닿지 않게 합니다.

점검구	설비	진행 방향	하부 높이	상태	추가 확인
I-01	공조 덕트	출입구, 후면	현장값	보온 양호/의심	도면 대조
I-01	배수관	좌, 우	현장값	물자국	상층 사용 연계

6단계: 보이지 않는 구간을 명시한다

벽, 보, 큰 덕트 뒤는 사각지대입니다. “이상 없음” 대신 “I-01에서 관찰한 범위 내 이상을 발견하지 못함”이라고 기록합니다. 필요한 경우 관리주체 승인 후 추가 점검구, 제한적 천장 개방, 내시경 조사 범위를 정합니다. 평면 스케치에는 설비 경로와 함께 사각지대, 추가 개방 후보, 새 조명과 파티션 충돌 예상 지점을 표시합니다.

이상 징후별 진단 흐름

물자국이 보일 때

현재 젖었는지와 오래된 얼룩인지 구분합니다.
가장 높은 젖은 지점을 찾되 물이 배관을 타고 이동했을 가능성을 고려합니다.
급수, 배수, 냉매, 드레인, 우수, 결로 가능성을 목록화합니다.
위층 사용 시간, 비, 냉방 운전과 변화가 연동되는지 관찰합니다.
원인 설비 담당자가 재현 시험과 계측을 수행한 뒤 보수합니다.

덕트, 배관과 설계가 충돌할 때

실제 크기와 하부 높이를 재확인합니다.
설비 기능과 유지관리 공간을 확인합니다.
천장 디자인을 조정하는 안과 설비 이설안을 비교합니다.
소방, 전기, 가스, 구조 관련 변경은 각 분야 검토와 승인을 거칩니다.

현장 체크리스트

점검 전

최신 도면과 이전 공사 이력을 준비했다.
점검구 위치와 번호를 평면도에 표시했다.
주변 상품과 가구를 치우고 출입을 통제했다.
작업발판과 보호구를 확인했다.
전기, 가스, 유해물질 이상 시 중지 절차를 공유했다.

점검 중

천장재와 배관을 밟거나 당기지 않았다.
전기, 소방, 공조, 급배수, 가스, 통신을 구분해 기록했다.
보, 슬래브와 가장 낮은 설비 높이를 측정했다.
밸브와 차단기를 조작하지 않았다.
관찰 사각지대를 도면에 표시했다.

설계 반영

조명, 스피커, 감지기, 스프링클러 위치 충돌을 검토했다.
실내기, 밸브, 접속함의 유지관리 접근성을 확보했다.
파티션 상부와 방화구획 영향을 확인했다.
미확인 케이블과 배관을 철거 목록에서 제외했다.
추가 개방 후 도면을 갱신할 담당자를 정했다.

안전과 조사의 한계

점검구 육안 조사는 천장 전체의 설비 위치, 전기 안전, 소방 성능, 구조 안전을 보증하지 않습니다. 관찰 범위와 사각지대를 반드시 기록해야 합니다. 천장 내부에서 발견한 설비의 변경, 철거는 분야별 자격, 관리주체 승인, 현행 법령과 제품 시방을 확인한 뒤 진행합니다.

소방 배관의 밸브, 전기 접속함, 가스 차단부는 “확인해 보기 위해” 조작할 대상이 아닙니다. 위험 징후가 있으면 사진을 더 잘 찍는 것보다 작업 중지와 구역 통제가 먼저입니다.

확인한 공식 자료

한국전기안전공사: 전기안전 정보와 점검 제도를 확인.
국가법령정보센터: 소방시설 설치 및 관리에 관한 법률: 소방시설 설치와 관리 기준을 확인.
소방청: 소방 제도, 정책과 안전 관련 공식 정보를 확인.
한국가스안전공사: 가스시설 안전수칙과 검사 관련 정보를 확인.

점검구 기록이 남기는 것

점검구 조사는 천장을 철거할지 말지를 단번에 결정하는 절차가 아닙니다. 설비 경로를 색으로 구분하고, 높이를 같은 기준으로 측정하며, 보이지 않는 곳을 솔직하게 남기는 사전 진단입니다. 이 기록이 있으면 천장고와 조명 배치를 현실적으로 설계하고, 추가 개방 범위를 줄이며, 설비 이설 책임과 순서를 더 정확하게 정할 수 있습니다.
