인테리어도면인수, 어떤 파일로 받아서 어떻게 보관해야 하나

2026년 9월 10일 읽는 시간 약 9분

인테리어 도면을 인수할 때는 받았다는 사실보다 어떤 형태로 받았느냐가 더 중요합니다. 종이 한 부나 PDF 한 장만 받으면 나중에 수정도 활용도 어렵습니다. 원본 CAD 파일과 PDF를 함께, 최종 시공 상태 기준으로 받아두는 것이 핵심입니다.

Table of Contents

도면은 형식에 따라 쓸모가 다릅니다

인테리어 도면 파일은 크게 두 갈래입니다. 하나는 설계 프로그램에서 만든 원본 파일로, 흔히 캐드 파일이라고 부르며 확장자가 dwg인 경우가 많습니다. 다른 하나는 보기용으로 변환한 PDF나 이미지 파일입니다.

PDF는 어느 기기에서나 열리고 인쇄가 쉬워서 평소에 들여다보기 좋습니다. 대신 원본 캐드 파일처럼 설계 내용을 이어서 수정하는 용도로는 적합하지 않습니다. 원본 캐드 파일은 일반 점주가 직접 열어볼 일은 거의 없지만, 나중에 다른 업체가 이어서 작업할 때 치수를 확인하고 수정하기 쉬운 핵심 자료입니다.

그래서 인수의 기본은 두 가지를 다 받는 것입니다. PDF만 받으면 다음 업체가 수정 가능한 도면을 다시 작성해야 할 수 있고, 그 비용이 점주 견적에 반영될 수 있습니다.

설계 도면이 아니라 최종 시공 도면이어야 합니다

받을 도면이 어느 시점의 것인지도 짚어야 합니다. 공사 전에 그린 설계 도면과 실제로 시공된 상태는 다른 경우가 많습니다. 현장 여건 때문에 벽 위치가 조금 바뀌고, 콘센트가 옮겨지고, 배관 경로가 달라지는 일은 흔합니다.

이런 변경이 반영된 최종본을 건설 현장에서는 준공 도면이라고 부릅니다. 인수할 때 “이 도면이 실제 시공 상태와 같은가요, 공사 중 바뀐 부분이 반영돼 있나요”라고 한 번 물어보면 됩니다. 설계 당시 파일을 그대로 주는 경우가 있는데, 벽 속 배관 위치가 실제와 다른 도면은 나중에 오히려 사고의 원인이 됩니다.

받아두면 좋은 도면의 범위는 대략 이렇습니다.

평면도와 벽체 구성이 나온 도면
전기 배선과 조명, 콘센트 위치 도면
급수와 배수 배관 경로 도면
천장도(점검구, 냉난방 기기 위치 포함)
주방 등 장비가 들어간 공간의 장비 배치 도면

도면을 인수할 때는 파일 형식만큼이나 버전 표기가 중요합니다. 설계가 진행되는 동안 도면은 여러 번 수정되는데, 파일 이름에 수정 날짜나 버전 번호가 없으면 나중에 어느 것이 최종본인지 구분이 안 됩니다. 그래서 파일명에 최종 확정일을 넣어 다른 버전과 섞이지 않게 정리해 받는 편이 안전합니다. 점주 입장에서도 받은 파일이 여러 개라면 가장 최근 날짜가 붙은 파일이 맞는지 한 번 확인해두는 편이 낫습니다.

전부 갖춘 현장만 있는 것은 아닙니다. 있는 범위 안에서 최대한 받아두면 됩니다.

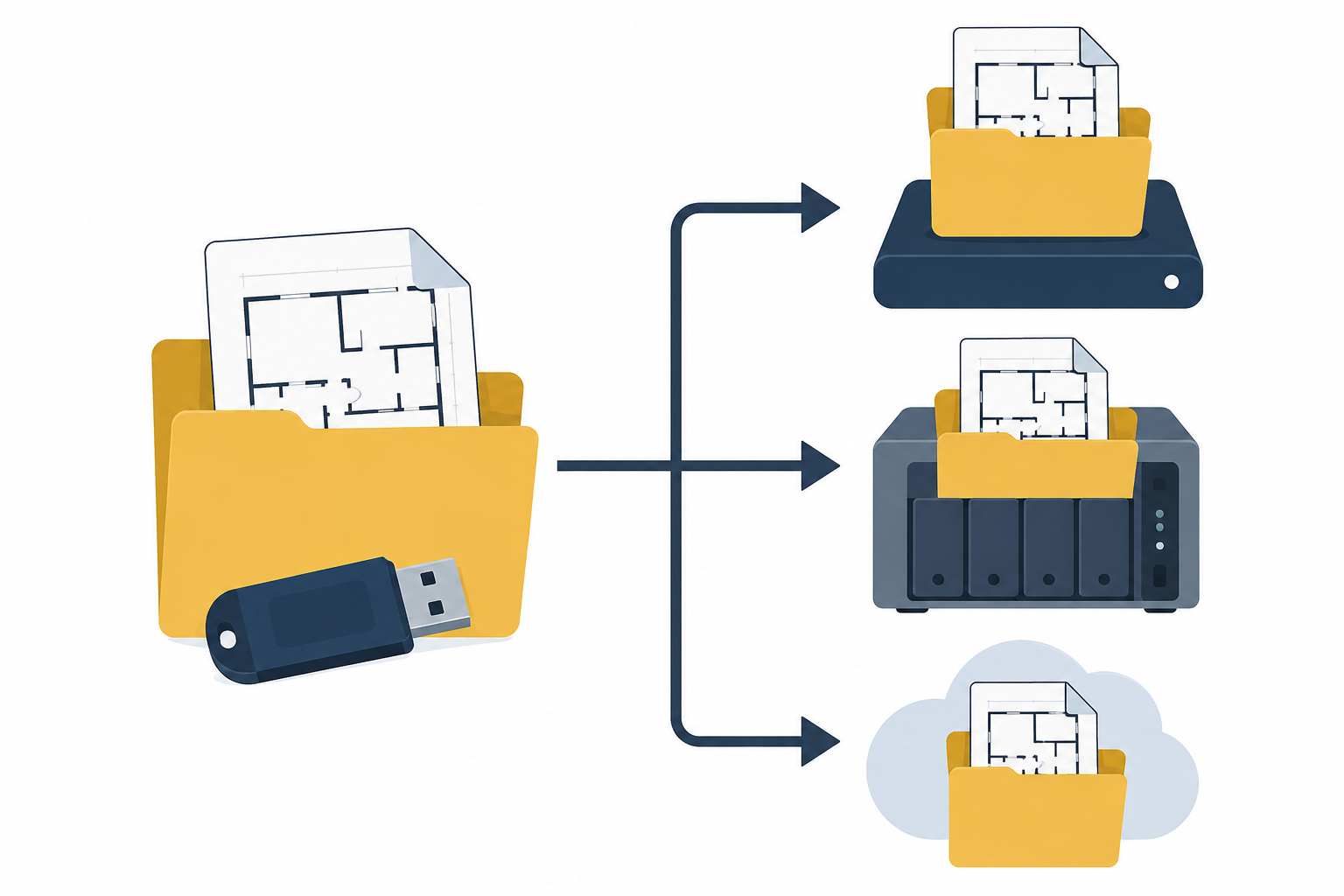

파일은 세 군데에 나눠 둡니다

파일을 받았다면 잃어버리지 않는 장치를 만들어 둡니다. 방법은 단순합니다.

받은 원본을 이메일로 스스로에게 보내두면 받은 날짜와 함께 남습니다
클라우드 저장소에 매장 이름으로 폴더를 만들어 올려둡니다
컴퓨터나 USB 같은 실물 저장장치에도 한 벌 둡니다

한 군데에만 두면 기기 고장이나 계정 문제로 사라질 수 있어서, 성격이 다른 저장소 세 군데에 나눠 두면 분실 가능성을 크게 줄일 수 있습니다. 파일 이름에 매장명과 받은 연월을 넣어두면 몇 년 뒤에 찾기도 쉽습니다.

캐드 파일은 열어볼 프로그램이 없어도 지우지 말고 그대로 보관합니다. 점주가 여는 파일이 아니라 다음 업체에 건네주는 파일이라고 생각하면 됩니다.

도면을 넘겨받을 때 물어볼 질문들

공사가 끝나갈 무렵 정신없이 마무리하다 보면 도면 인수는 뒷전으로 밀리기 쉽습니다. 준공 정리 단계에서 아래 몇 가지를 짚고 넘어가면 나중에 아쉬울 일이 줄어듭니다.

파일명이나 도면 표지에 작성일과 버전이 표기돼 있는지
캐드 원본 파일의 확장자와 버전, 열어볼 프로그램이 무엇인지
전기, 배관, 천장 도면이 각각 별도 파일로 있는지 한 장에 합쳐져 있는지
공사 중 설계가 변경된 구간이 있다면 그 부분이 표시돼 있는지

이런 질문은 시공사를 의심해서가 아니라, 도면 파일이 나중에 다른 업체가 치수와 기존 구조를 확인하는 데 쓰이기 때문에 짚어두는 절차입니다.

도면 없이 진행했을 때 흔히 생기는 문제

도면 없는 매장에서 반복되는 문제는 대체로 비슷합니다. 벽에 못 하나 박기 전에 안에 배관이나 전선이 지나가는지 알 수 없어서, 작은 공사도 일단 조심스럽게 두드려보고 시작해야 합니다. 인테리어 업체를 바꿀 때는 상황이 더 나빠집니다. 새로 온 업체는 기존 구조를 눈으로 확인하는 것 외에 근거가 없어서, 견적에 여유분을 넉넉히 잡거나 아예 일부를 철거하고 확인하자고 제안하는 경우가 생깁니다. 두 경우 다 점주가 예상하지 못한 비용입니다.

임대 계약이 끝나 원상복구를 협의할 때도 도면의 유무가 갈립니다. 원래 상태를 보여주는 자료와 점주가 공사한 범위의 도면이 없으면, 건물주와의 협의가 기억과 주장에 의존하게 됩니다. 공사 범위가 표시된 도면은 어디까지 복구할지 협의할 때 근거 자료로 쓰입니다.

파일을 어디서 받았는지도 함께 적어두면 좋습니다. 시공사에서 받았는지, 별도 설계 사무소에서 받았는지에 따라 나중에 문의할 곳이 갈리므로, 두 군데 연락처를 도면 파일과 함께 메모해두면 몇 년 뒤에도 헤매지 않습니다.

도면 파일이 소규모 추가 공사에서 쓰이는 방식

오픈 이후 카운터 옆 수납장처럼 가구를 추가로 짜 넣을 때에도 도면 파일이 쓰입니다. 제작 업체는 보통 실측하러 한 번, 설치하러 한 번 방문하는데, 벽체 도면 파일을 미리 받으면 실측 전에 설계를 어느 정도 진행할 수 있고 현장에서는 치수 검증 위주로 일을 줄일 수 있습니다. 벽 속 보강 구조의 위치를 도면으로 확인할 수 있으면 고정 위치를 정하기도 쉽습니다. 반대로 도면이 없으면 벽 속에 무엇이 지나가는지 알 수 없어 고정 위치를 보수적으로 잡게 되고, 가구 설계의 자유도도 줄어듭니다.

도면 인도를 계약서에 넣는 방법

도면 비용이 견적서에 별도 항목으로 잡혀 있지 않은 경우가 많아서, 점주 입장에서는 도면이 공짜로 딸려오는 부산물처럼 느껴지기 쉽습니다. 실제로는 설계와 도면 작업에도 시간과 인건비가 들어가고, 이 비용은 대개 설계비나 시공비 안에 녹아 들어가 있습니다. 그렇다고 도면 인도를 별도로 요구하는 것이 무리한 부탁은 아닙니다. 계약 범위에 도면 파일 전달이 포함되는지를 계약서 작성 단계에서 확인해두면, 준공 뒤에 파일을 요청했다가 거절당하는 상황을 피할 수 있습니다.

간혹 설계 사무소나 시공사가 도면을 영업 자산으로 여겨 넘겨주기를 꺼리는 경우도 있습니다. 이런 경우라면 계약 시점에 미리 짚어두는 편이 완공 후 실랑이를 벌이는 것보다 수월합니다. 계약서에 준공 도면 인도 조항을 넣을 때는 인도할 파일의 종류(PDF와 원본 캐드 파일), 인도 시점(준공 때 또는 잔금 지급 전), 기준(공사 중 변경이 반영된 최종 시공 상태)을 적어 두면 분쟁을 줄이는 데 도움이 됩니다. 구체적인 문구는 계약 상대와 협의하되, 조항이 있으면 몇 년 뒤 재실측 비용을 줄이는 근거가 됩니다.

보수와 재공사 때 도면이 하는 일

도면 파일이 실제로 쓰이는 장면은 대체로 이렇습니다.

부분 보수 때는 뜯는 범위를 정하는 근거가 됩니다. 누수가 의심될 때 배관 도면이 있으면 의심 구간을 좁혀 최소한만 열어볼 수 있습니다. 도면이 없으면 넓게 뜯거나 탐지 장비부터 불러야 합니다.

업종 변경이나 리뉴얼 재공사 때는 기존 도면이 새 설계의 밑그림이 됩니다. 철거 범위와 재활용 가능한 설비를 도면으로 판단할 수 있어 견적 자체가 정확해집니다.

못 받았다면 지금이라도 요청해 봅니다

이미 공사가 끝났고 도면을 못 받았다면, 시공사에 연락해 파일을 요청하는 것이 첫 순서입니다. 준공 후 시간이 얼마 안 지났다면 파일이 남아 있을 수 있고, 시간이 갈수록 보관이 끊기거나 담당자가 바뀔 수 있으므로 미룰 이유가 없습니다.

시공사가 폐업했거나 연락이 끊겼다면 설계를 따로 한 현장인지 확인해 봅니다. 설계 사무소가 별도로 있었다면 그쪽에 원본이 남아 있을 수 있습니다. 그마저 어렵다면 다음 공사 때 실측으로 다시 그려야 하고 그 비용이 들 수 있으므로, 먼저 전화 한 통으로 확인해 볼 만합니다.
