음식점 주방 급배기 설계: 연기와 냄새가 안 빠지는 이유

2026년 8월 28일 읽는 시간 약 14분

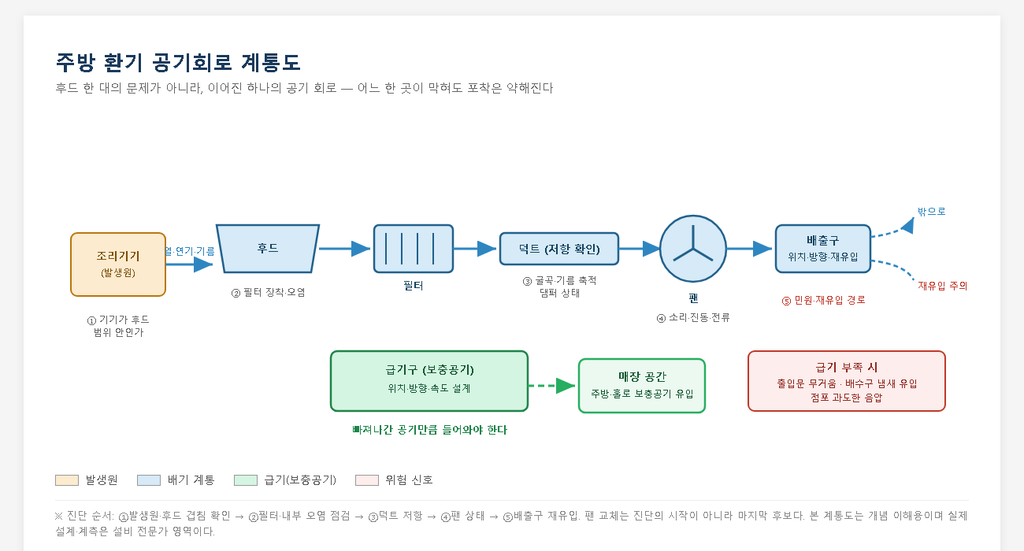

후드가 돌아가는데도 연기가 주방에 퍼지고 옷에 냄새가 밴다면 “팬이 약하다”고 먼저 단정하기 쉽습니다. 그러나 주방 환기는 후드 한 대의 문제가 아니라 발생원, 후드, 필터, 덕트, 팬, 배출구, 급기가 이어진 하나의 공기 회로입니다. 어느 한 곳에서 포착이 깨지거나 저항이 커지거나 보충공기가 부족하면 팬 소리는 커도 실제 조리면의 포착은 약할 수 있습니다.

한국산업안전보건공단의 단체급식시설 환기 기술지침은 조리시설의 후드와 환기를 별도 기술 주제로 다루며, 후드 깊이가 제한될 때 측면 패널이나 후드 형상 변경으로 포착 성능을 보완하는 접근도 제시합니다.[1] OSHA 역시 국소배기장치를 후드, 덕트, 공기정화장치, 팬, 배출부로 이뤄진 시스템으로 설명하고, 오염물질이 작업장으로 퍼지기 전에 발생원 가까이에서 포착하는 것이 목적이라고 밝힙니다.[2] 그래서 팬이 약한 것으로 보이는 증상도 팬 교체를 먼저 정하기보다 포착, 저항, 급기, 배출 순으로 원인을 줄이고 난 뒤에 팬을 검토하는 편이 안전합니다.

팬을 여러 번 교체했는데도 연기가 빠지지 않는 경우에는 인접 매장의 배기구가 가까워 자기 매장에서 나간 연기를 다시 흡입하는 재유입이 원인일 수 있습니다. 이때는 팬이 멀쩡해도 증상이 계속되므로, 진단 순서 5의 배출구 위치 확인을 팬 교체보다 먼저 하는 것이 맞습니다.

먼저 알아둘 것: 환기량 숫자 하나로는 판단할 수 없습니다

후드에 필요한 성능은 메뉴와 열원, 조리기기 배열, 후드 형식, 설치 높이, 돌출 범위, 측면 개방 정도, 덕트 길이와 굴곡, 필터와 팬 특성, 급기 방식, 건물 압력, 배출 위치에 따라 달라집니다. 튀김, 볶음, 숯불처럼 열과 기름입자가 많이 생기는 공정과 단순 보온 공정은 같은 기준으로 볼 수 없습니다.

따라서 인터넷의 “평당 몇”, “후드 길이당 몇” 같은 숫자를 그대로 적용하면 안 됩니다. 설계자는 조리부하와 후드 형식을 분류하고, 필요한 포착 성능과 공기가 덕트를 지나며 받는 저항(계통 저항)을 계산한 뒤, 팬 성능곡선에서 실제로 작동하는 풍량과 압력 지점(운전점)을 확인해야 합니다. 덕트 단면과 풍량을 한 가지 표준값으로 정할 수 없는 이유가 여기에 있습니다. 국내 음식점 시설기준도 객실, 객석에 위생상 필요한 환기설비를 갖추도록 요구하므로, 업종, 건물, 지자체 조건을 포함한 현행 기준을 인허가 담당자와 확인해야 합니다.[3]

증상으로 원인 범위를 먼저 줄입니다

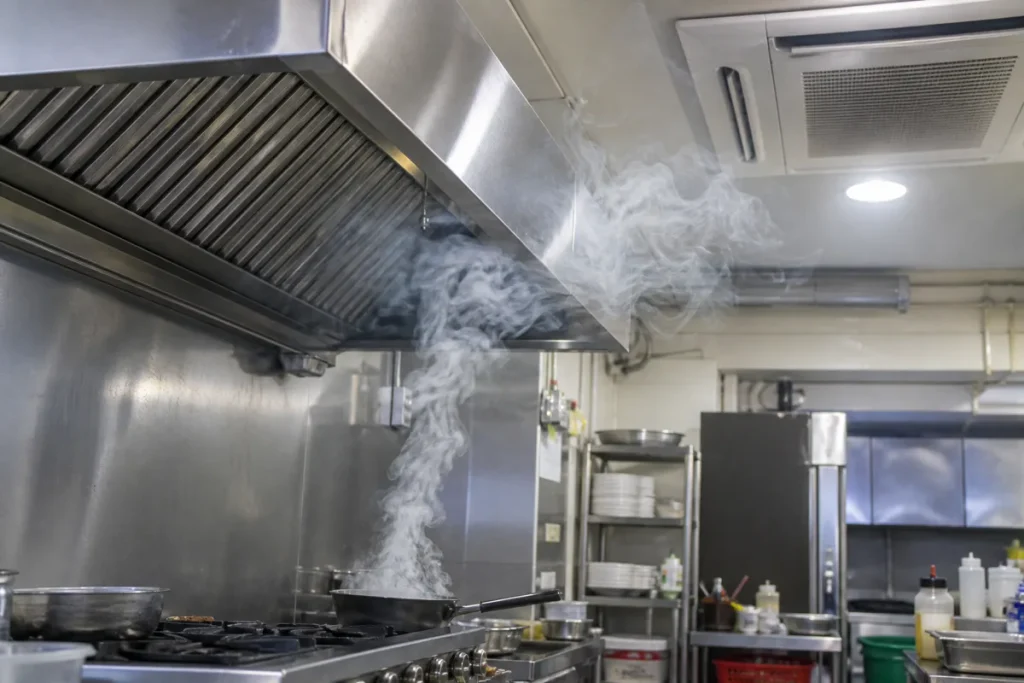

연기가 후드 앞쪽으로 넘칩니다

후드가 조리기기보다 충분히 덮지 못하거나, 후드가 높고 얕거나, 작업자의 움직임, 선풍기, 천장형 에어컨 바람이 상승기류를 옆으로 밀 수 있습니다. 특히 냄비를 후드 가장자리에서 사용하면 열기둥이 포착 영역 밖으로 나갑니다.

필터 일부만 강하게 빨립니다

필터가 빠져 있거나 틈이 크고, 필터 뒤 공기 모이는 공간(플레넘)의 압력이 고르지 않거나, 한쪽 덕트 연결로 유동이 치우쳤을 수 있습니다. 휴지를 갖다 대어 붙는지만으로 전체 성능을 판정할 수는 없습니다. 한 지점의 흡입 상태만으로는 전체 조리면에서 연기가 포착되는지 판단할 수 없습니다.

처음에는 괜찮고 피크 시간에 나빠집니다

필터, 덕트의 기름 축적, 여러 팬 동시 운전으로 인한 급기 부족, 문 닫힘, 조리기기 추가, 고열 조리 증가를 확인합니다. 에어컨을 켠 뒤 악화한다면 토출 바람이 포착 기류를 깨는지 봅니다.

출입문이 무겁고 틈으로 바람이 세게 들어옵니다

배기량에 비해 급기가 부족해 점포 공간에 과도한 음압이 생긴 신호일 수 있습니다. 즉 빠져나간 만큼의 공기가 보충되지 않는 상태일 수 있습니다. 이렇게 되면 화장실, 배수구, 공용복도, 주차장 냄새까지 끌어들이고, 연소기기의 배기에도 영향을 줄 수 있습니다.

옥상이나 건물 뒤에서 냄새 민원이 납니다

주방 안 포착은 되더라도 배출구 위치, 방향, 높이, 주변 벽과 난류, 외기 흡입구와의 거리, 방지시설 관리가 부적절할 수 있습니다. 배출된 공기가 외벽을 타고 창이나 급기구로 재유입되는지도 봐야 합니다.

진단 순서 1: 조리 발생원과 후드의 위치 관계를 봅니다

팬을 끄고 안전하게 식힌 상태에서 조리기기 배치를 기록합니다.

열과 연기가 가장 많이 나는 기기가 어디에 있는가
후드 가장자리 밖으로 나온 화구, 튀김기, 그릴이 있는가
큰 냄비와 솥이 후드 하단을 가리거나 기류를 밀어내는가
후드 사방이 열려 있는가, 벽이나 측면 패널이 있는가
후드와 조리면 사이에 선풍기, 에어컨 바람이 가로지르는가
최근 메뉴나 기기를 바꾸었는가

간단한 비교로, 동일 메뉴를 후드 안쪽 화구와 가장자리 화구에서 각각 조리해 연기 흐름 차이를 영상으로 남길 수 있습니다. 다만 실제 연기시험을 위해 종이, 기름을 태우거나 연막탄을 사용하는 것은 권장하지 않습니다. 화재감지기와 소방설비에 영향을 줄 수 있고, 인체에 유해할 수 있습니다. 전문가는 승인된 가시화 도구와 계측기를 사용합니다.

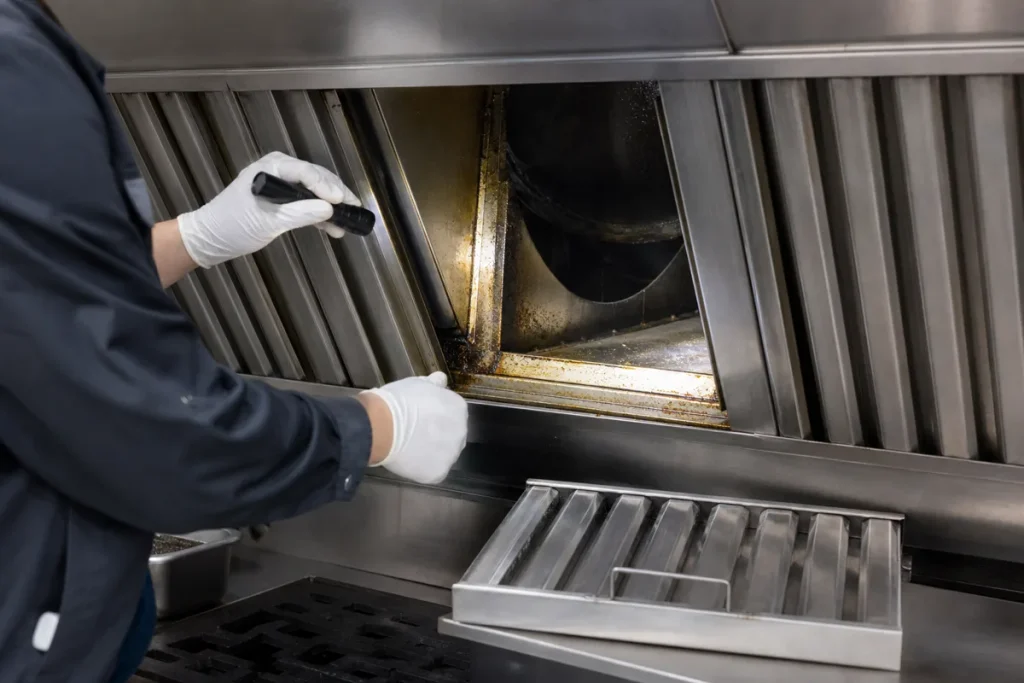

진단 순서 2: 필터와 후드 내부를 확인합니다

기름 필터는 오염물질을 잡는 동시에 공기 흐름의 일부입니다. 필터가 심하게 막히면 저항이 커지고, 임의로 빼면 기름이 덕트와 팬으로 들어가 화재 위험이 커집니다. 다음을 확인합니다.

모든 필터가 정해진 방향과 순서로 장착됐는가

필터 사이와 가장자리에 큰 틈이 없는가

세척 주기가 메뉴의 기름 발생량에 맞는가

후드 내부 기름받이와 배수부가 넘치지 않는가

세척 후 충분히 건조 후에 재장착했는가

필터 뒤 플레넘에 비정상적인 기름 고임이나 손상이 없는가

세척 전에는 제조사 절차에 따라 팬과 관련 전원을 안전하게 차단합니다. 회전부와 전기부품에 물을 뿌리지 않고, 덕트 내부에 손이나 도구를 넣지 않으며, 작업자가 후드 위에 올라가지 않습니다. 두꺼운 기름층, 팬 진동, 탄 냄새, 전선 손상이 보이면 영업 중 임시 청소로 버티지 말고 전문 세척, 점검을 요청합니다.

진단 순서 3: 덕트 저항과 팬 상태를 분리해 봅니다

팬이 회전한다고 필요한 공기가 이동하는 것은 아닙니다. 필터 막힘, 덕트의 기름 축적, 찌그러진 플렉시블 덕트, 닫힌 댐퍼, 긴 수평구간, 급격한 굴곡, 토출부 막힘이 저항을 키울 수 있습니다. 팬 벨트가 미끄러지거나 회전 방향이 잘못됐고, 모터만 교체해 팬과 맞지 않는 경우도 있습니다.

업주가 기록할 수 있는 것은 소리와 변화입니다.

예전보다 소리는 큰데 포착은 약해졌는가
덜컹거림, 금속 마찰음, 주기적 진동이 있는가
필터 세척 직후만 좋아지는가
특정 필터 열만 흡입이 약한가
조리기기를 추가한 시점과 문제가 시작된 시점이 같은가
옥상 팬 주변에 기름 누출이나 토출 방해물이 있는가

정확한 판단에는 후드 면의 분포, 덕트 내 유속, 정압, 팬 전류, 회전수, 팬 성능곡선, 계통 저항을 함께 봐야 합니다. 한 지점 풍속계 숫자만으로 팬 용량을 단정하지 않습니다. 팬을 크게 바꾸면 소음, 진동, 전력, 급기 부족, 방화설비 조건까지 달라질 수 있으므로 설비 설계자와 소방 관계자의 검토가 필요합니다.

진단 순서 4: 급기 부족을 문 열기 비교로 확인합니다

배기로 공기가 빠져나가면 매장 공간에 음압이 생기고, 다른 경로로 보충 공기가 들어옵니다. 계획된 급기가 없으면 출입문 틈, 화장실, 배수구, 천장 틈 등 원하지 않는 곳이 급기구가 됩니다. 다음 비교는 원인 판별에 도움이 됩니다.

후드만 켠 상태에서 출입문 여는 힘과 틈바람을 기록합니다.
안전한 외기 조건에서 문이나 창을 제한적으로 열어 봅니다.
연기 포착이 좋아지고 문이 가벼워지는지 비교합니다.
화장실 냄새, 배수구 냄새가 줄어드는지도 봅니다.
홀 공조기와 화장실 팬을 차례로 켜 영향이 달라지는지 기록합니다.

해석 기준은 이렇습니다. 문을 열었을 때만 포착이 좋아지고 닫으면 다시 나빠진다면 계획된 보충공기 경로가 필요하다는 단서이므로 문을 계속 열어 두는 것으로 해결하지 말고 급기 설계를 따져야 합니다. 열어도 변화가 없다면 급기 부족보다 앞 단계(후드 위치, 필터, 덕트)를 다시 봅니다. 급기를 후드 바로 앞에서 강하게 불어 넣으면 조리 상승기류를 깨뜨릴 수 있습니다. 반대로 너무 멀거나 막힌 급기구는 필요한 공기를 제때 공급하지 못합니다. 급기량뿐 아니라 토출 속도, 방향, 온도, 분산 방식과 주방, 홀의 압력 관계를 함께 설계해야 합니다.

미국 환경보호청(EPA)도 조리 중에는 외부로 배출되는 후드를 사용하고, 외기질, 날씨, 안전 조건이 허용될 때 문과 창을 통한 외기 유입을 보조 수단으로 제시합니다.[4] 다만 이는 소규모 일반 조리의 실내공기 안내이며, 상업 주방의 설계 계산이나 소방 기준을 대신하지 않습니다.

진단 순서 5: 배출구와 재유입 경로를 봅니다

배출구에서 나온 냄새가 다시 건물로 들어오면 후드가 작동해도 실내에서 냄새가 날 수 있습니다. 건물관리자와 함께 다음을 확인합니다.

배출구가 창문, 외기 흡입구, 옥상 휴게공간과 가까운가
토출 방향 앞에 벽, 옥상 가장자리 난간(파라펫), 간판이 있어 되돌이 흐름을 만드는가
인접 점포 배기와 서로 간섭하는가
바람 방향에 따라 특정 세대나 출입구 민원이 반복되는가
탈취, 집진 장치의 필터나 흡착재 교체 이력이 있는가
덕트 누설로 천장이나 샤프트에 냄새가 퍼지는가

옥상 팬과 배출구 점검은 추락, 감전, 회전부 위험이 있으므로 업주가 올라가 함부로 덮개를 열면 안 됩니다. 배출 위치 변경은 외벽, 구조, 방수, 소음, 민원, 소방 조건을 함께 검토해야 합니다.

개선 견적을 받을 때 업체에 요구할 자료

견적서에 “팬 교체 1식”만 있으면 개선 효과를 검증하기 어렵습니다. 챙길 항목은 아래와 같습니다.

조리기기 종류, 배치, 주요 메뉴와 동시 사용 조건
후드 형식, 설치 위치, 개방면과 포착 보완 계획
필터, 덕트, 팬, 방지시설, 배출구 계통도
계산에 사용한 설계 조건과 계통 저항 근거
팬 성능곡선과 예상 운전점
급기 위치, 방향, 온도, 제어 방식
주방, 홀, 화장실, 공용부의 압력 관계
소음, 진동 대책과 청소, 점검구 계획
소방, 방화, 가스, 전기, 위생 기준 확인 범위
시운전 때 측정할 항목과 합격 판단 기준
필터, 덕트, 팬, 탈취장치 유지관리 주기

업체는 현장 조건과 위 항목을 설계에 반영하고, 적용한 기준과 계산 근거를 제시해야 합니다. “무조건 큰 팬”보다 왜 그 팬이 해당 덕트 저항에서 목표 성능을 내는지, 급기는 어떻게 균형을 맞추는지 설명할 수 있어야 합니다.

업주용 현장 체크리스트

문제가 시작된 시점과 메뉴, 기기, 공조 변경 이력을 적었다.
연기가 넘치는 위치와 시간을 영상으로 남겼다.
조리기기가 후드 포착 범위 안에 있는지 확인했다.
에어컨, 선풍기 바람이 후드 앞을 가로지르는지 봤다.
필터가 빠짐없이 올바르게 장착됐는지 확인했다.
필터, 기름받이, 후드 내부 청소 이력을 확인했다.
비정상 소음, 진동, 탄 냄새, 기름 누출을 기록했다.
문을 제한적으로 열었을 때 포착 변화가 있는지 비교했다.
화장실 팬, 홀 공조 동시 운전 영향을 비교했다.
배출구 주변 민원 시간과 풍향의 관계를 기록했다.
팬, 덕트, 가스, 전기, 소방설비를 임의 개조하지 않았다.

즉시 사용을 멈추고 전문가를 불러야 할 때

후드나 덕트에서 불꽃, 연기, 탄 냄새가 나거나, 기름이 조리면으로 떨어지거나, 팬이 심하게 진동하거나, 전기부에서 스파크, 과열 흔적이 보이면 조리를 중단하고 비상 절차에 따릅니다. 가스 연소 불꽃이 비정상적으로 흔들리거나 꺼지고, 실내에 가스 냄새나 일산화탄소 경보가 있으면 스위치를 조작하지 말고 대피한 뒤 119와 가스 공급자에게 연락합니다. 화재가 난 덕트에 물을 붓거나, 회전 중인 팬 덮개를 열지 않습니다.

결론: 팬 하나가 아니라 이어진 공기 회로를 점검합니다

연기와 냄새가 안 빠질 때는 앞의 진단 순서 1부터 5까지를 차례로 확인하고, 그 뒤 계측과 시운전으로 개선 효과를 검증합니다. 후드 형상과 조리 위치가 나쁜데 팬만 키우면 에너지와 소음은 늘고 점포 음압은 더 심해질 수 있습니다. 반대로 급기만 세게 넣으면 포착 기류를 깨뜨릴 수 있습니다. 실제 조리 부하에서 연기가 발생원 가까이 포착되고 오염 공기가 안전한 위치로 배출되도록 전체 계통의 균형을 맞추는 것이 설계의 기준입니다.
